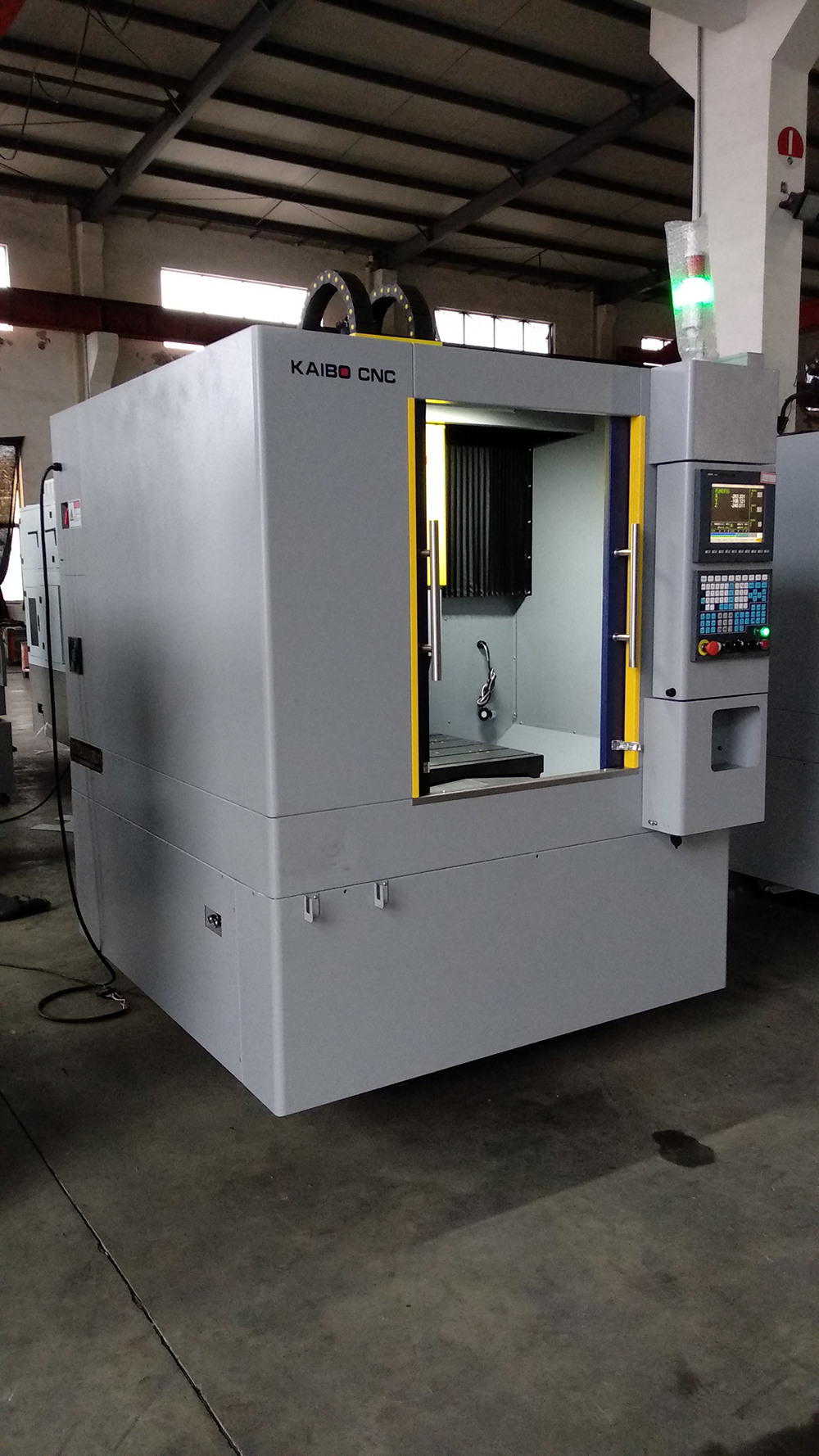

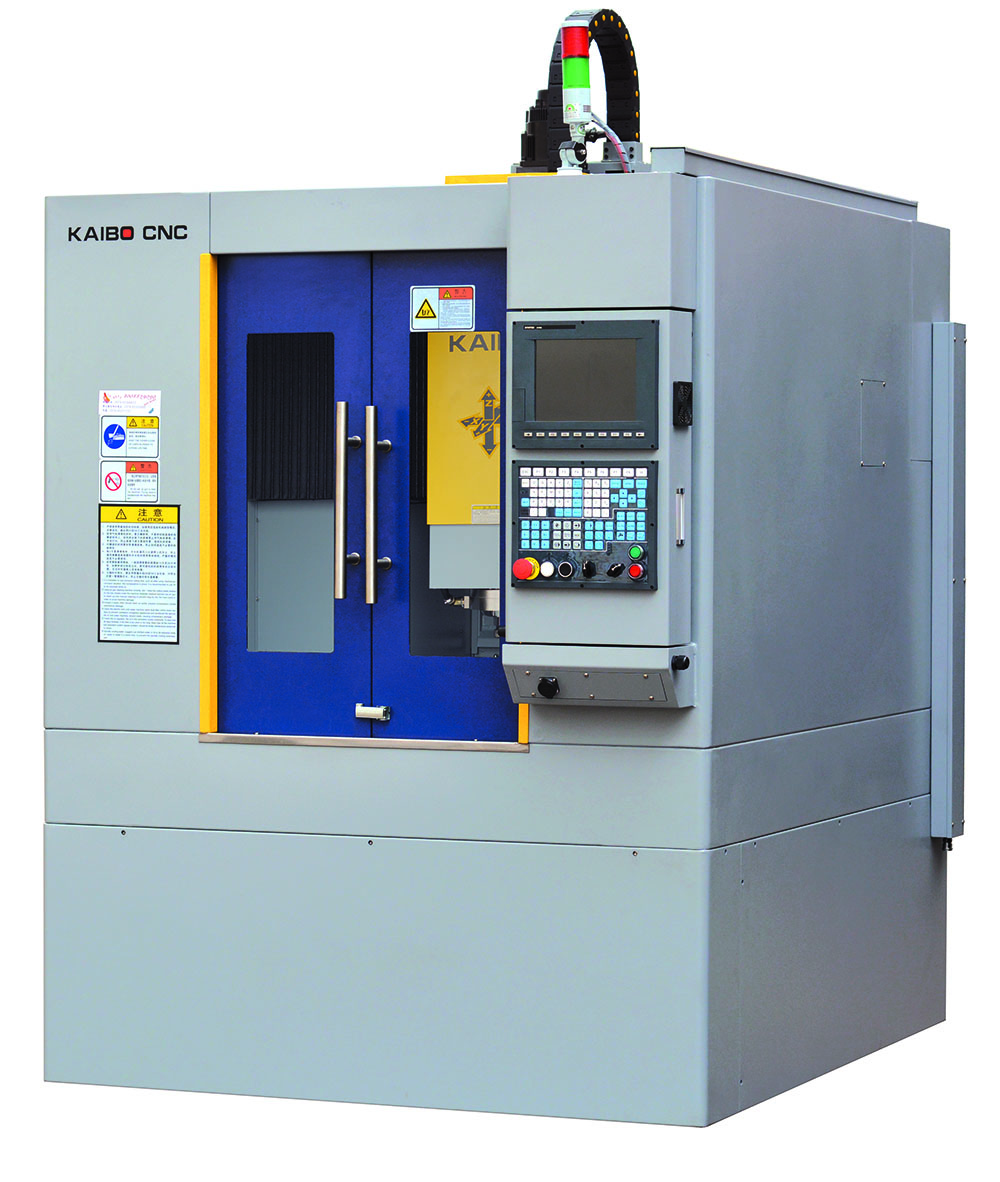

石墨機專用數控雕銑機是在數控雕銑機基礎上改造而來的，整機全密封，防塵措施做到極致，避免機床配件、電子原件及環境遭到石墨粉塵腐蝕和污染。我公司采用自主研發的水簾式除塵裝置（發明專利號：ZL200710068794.5），水簾除塵裝置加裝在機床主軸上，加工時在主軸加工區構成圓型水簾瀑布，隔絕粉塵的飛出。特點：濕切加工、內設主軸水簾除塵、整機密封保護、三軸雙伸縮護罩、石墨專用過濾系統。
| 規格/機型 Parameter/Model | DC-6060石墨機 | |
| 精度 Accuracy | 定位精度 Positioning accuracy | 0.01mm |
| 重復定位精度 Repeat positioning accuracy | 0.01mm | |
| 工作臺 Worktable | 工作臺尺寸 Worktable size | 605*605mm |
| T型槽 T-slot size | 5T-12-130mm | |
| 最大工作負重 Max. load | 300Kg | |
| 加工范圍 Travel | X/Y/Z軸行程 X/Y/Z axis travel | 600/600/360mm |
| 龍門寬度 Gantry width | 660mm | |
| 橫梁至工作臺面距離 Beam to worktable | 420mm | |
| 主軸鼻端至工作臺面距離 Spindle nose to worktable | 70-430mm | |
| 進給 Feed | 快速進給 G00 Max. feeding speed G00 | 15m/min |
| 切削進給 G01 Max. working speed G01 | 10m/min | |
| X/Y/Z軸電機功率 X/Y/Z axis motor power | 850w/850w/850w（絕對值） | |

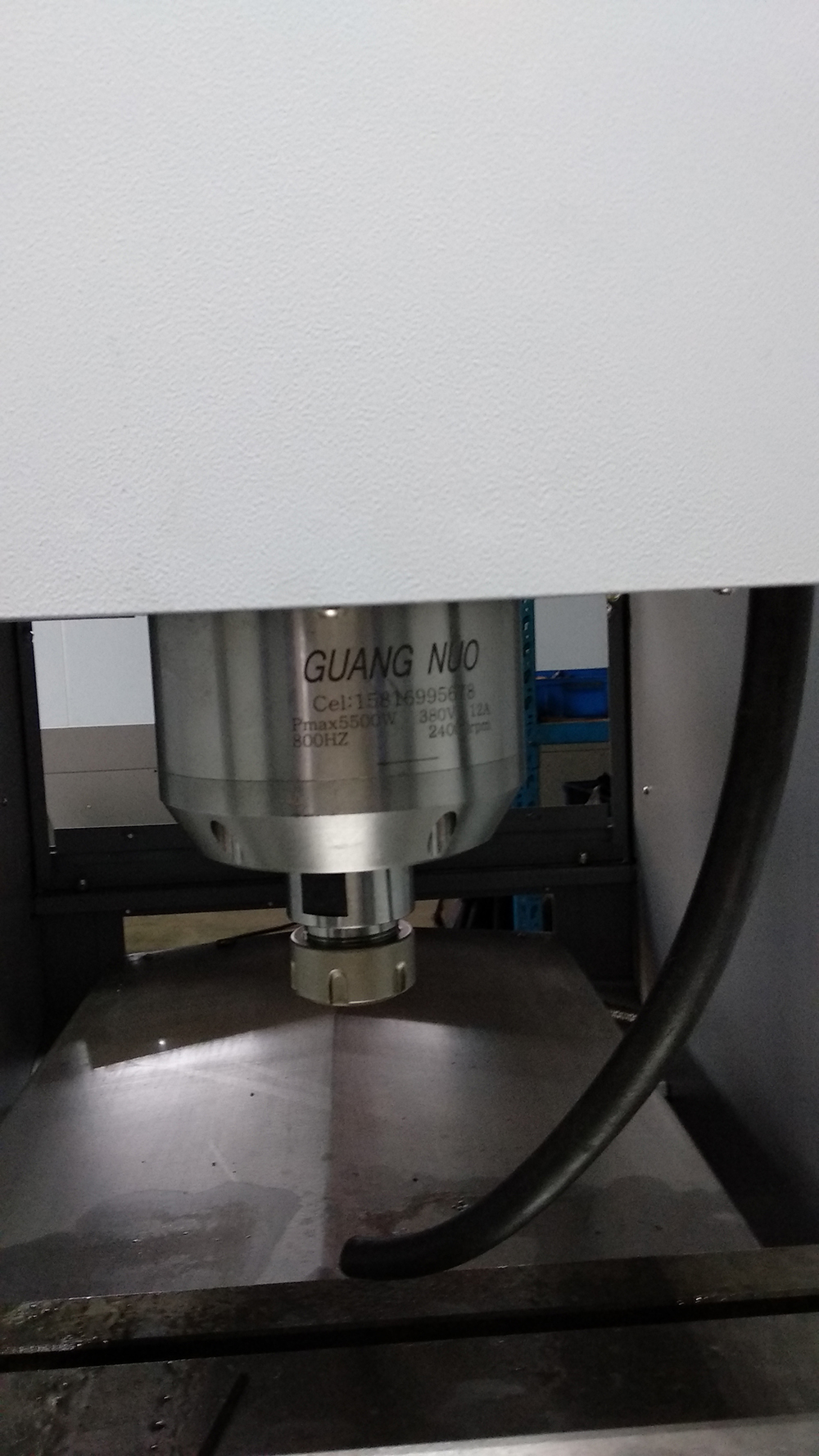

| 主軸 Spindle | 主軸功率 Spindle motor power | 5.5KW |
| 主軸最高轉速 Spindle Max. speed | 24000rpm | |
| 刀具規格 Tool holder | ER20(Φ3.17-Φ12) | |
| 刀庫（選配） Tool Magazine（Opt.) | 刀庫類型 ATC type | 圓盤刀庫 Disc. Type |
| 刀庫容量 ATC capacity | 10pcs | |
| 通用參數 Common | 工作電壓及總容量 Power supply and total capacity | 3P/380V/50Hz/15KVA |
| 機床重量 Machine weight | 4200Kg | |
| 外形尺寸 Dimension | 2030*1830*2430mm | |

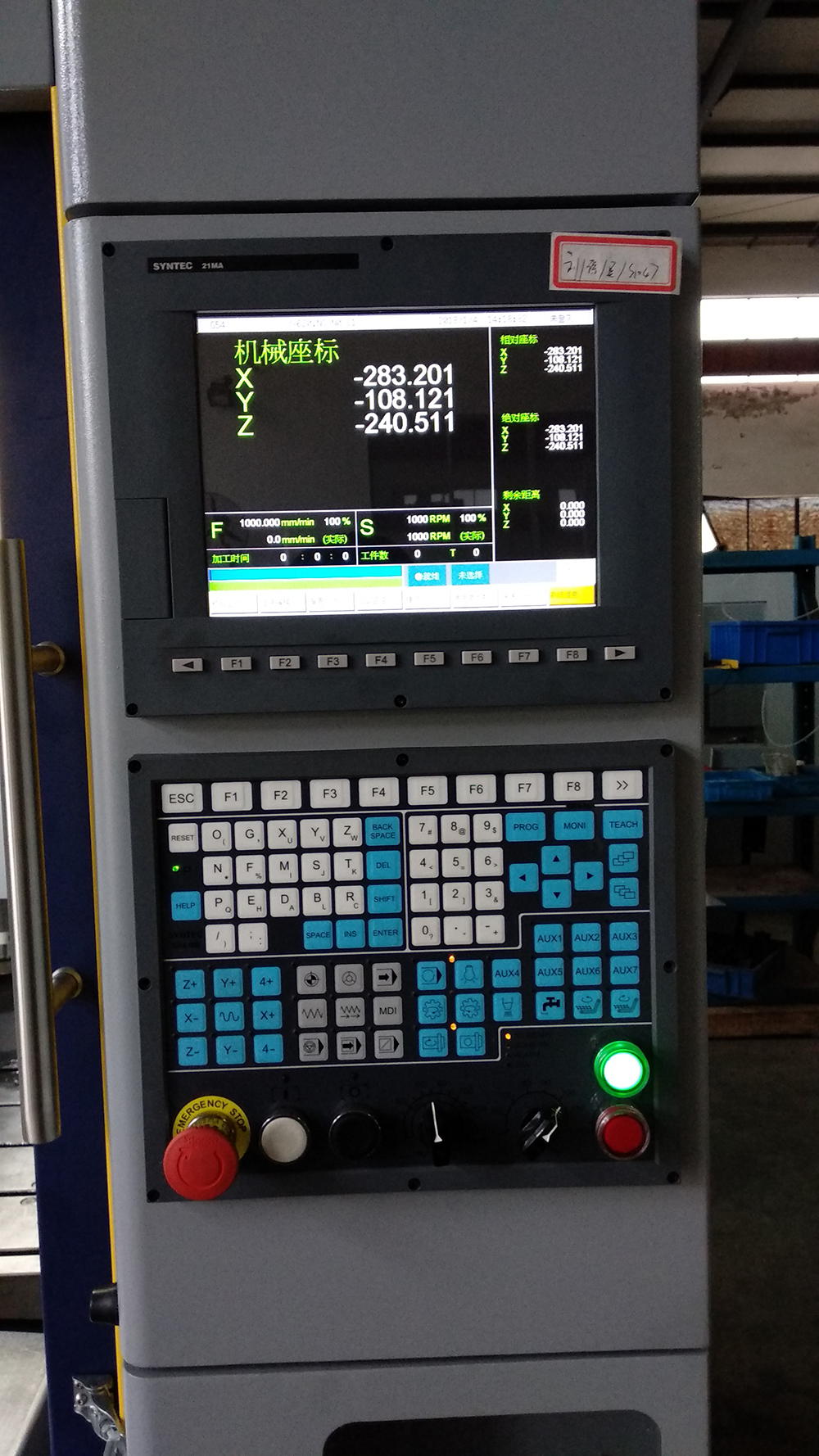

| 主要部件 Main parts | 系統 Controller | 新代 21MA/臺灣 Syntec 21MA/Taiwan |
| 交流伺服電機（驅動） AC servo motor(Driver) | 安川/日本 Yaskawa/Japan | |
| 主軸變頻器 Spindle inverter | 匯川/中國 Inovance/China | |
| 線軌 Linear guide way | 30 上銀，銀泰/臺灣，施耐博格/瑞士 30 Hiwin,PMI/Taiwan,Schneeberger/Switzerland | |
| 絲杠 Ball screw | 2810/2810/2810(3210刀庫）上銀，銀泰/臺灣，THK/日本 2810/2810/2810(3210ATC）Hiwin,PMI/Taiwan，THK/Japan | |
| 電子手輪 Electronic hand-wheel | EHDW-BA5S-1 遠瞻/臺灣 EHDW-BA5S-1 Future/Taiwan | |

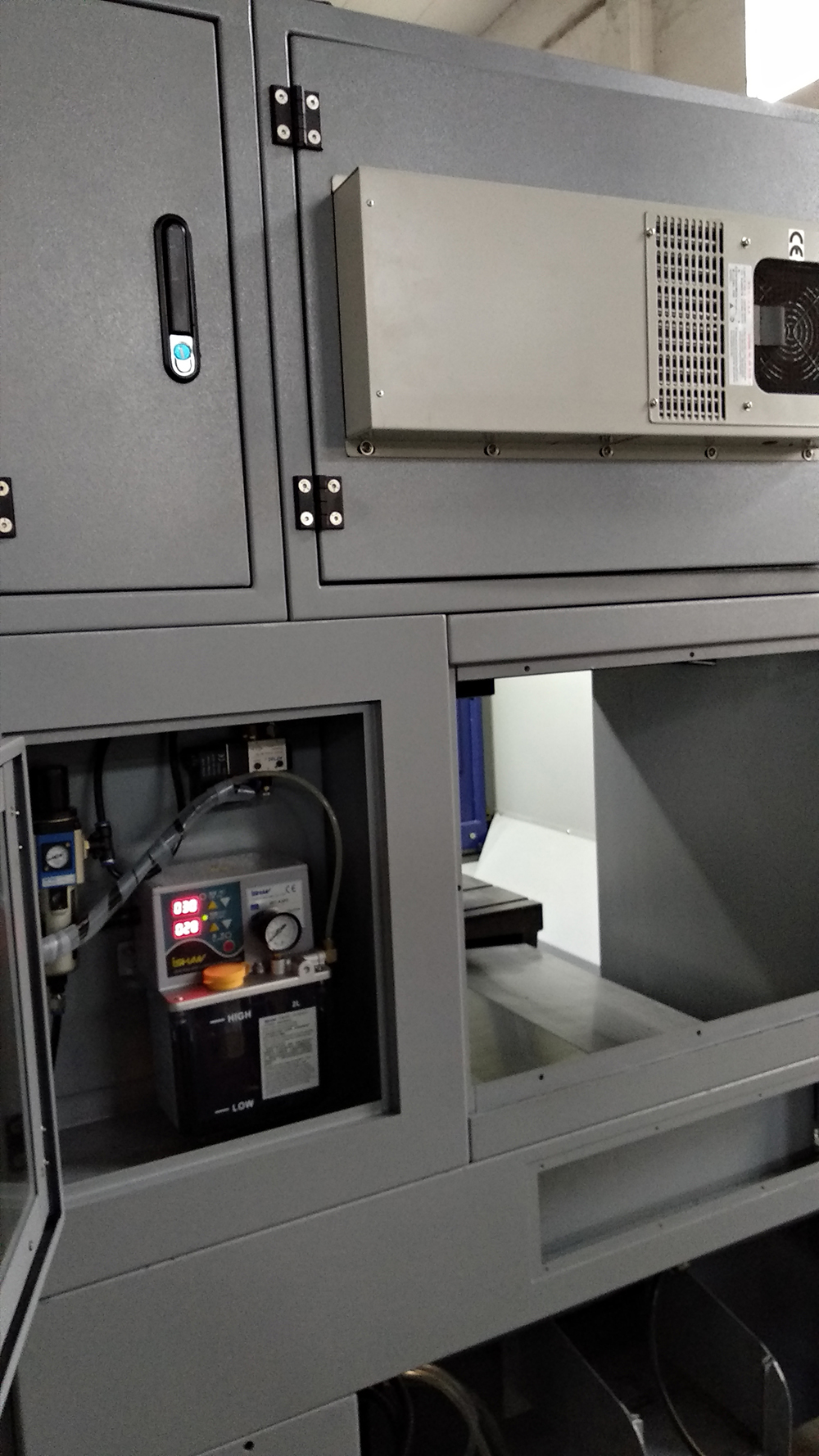

| 潤滑系統 Lubrication system | YET-A2P2 裕祥精機/臺灣 YET-A2P2 ISHAN/Taiwan | |
| 油冷機 Oil Coolant Chiller | 帕森托爾/中國 Parsonthor/China | |
| 空調 Air conditioner | 帕森托爾/中國 Parsonthor/China | |
石墨電極加工視頻：
石墨機紫銅電極加工視頻：
石墨機換刀視頻：

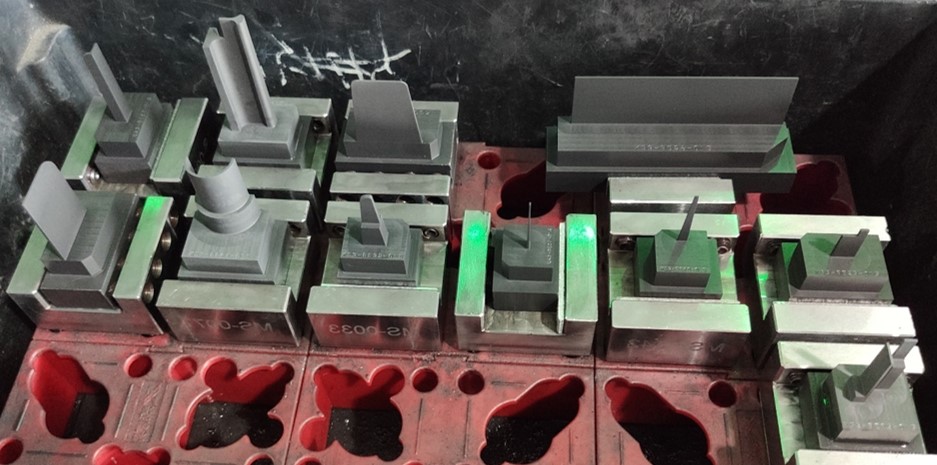

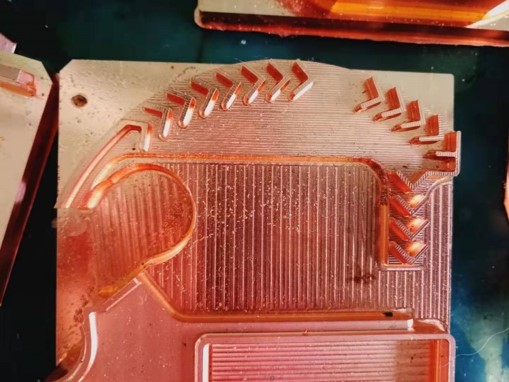

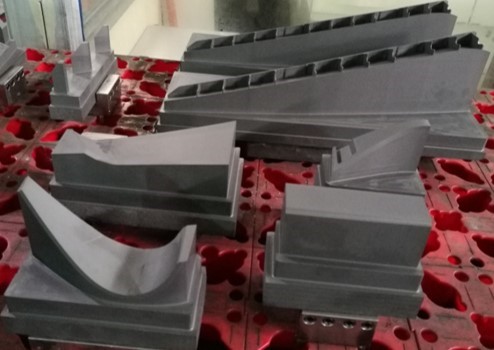

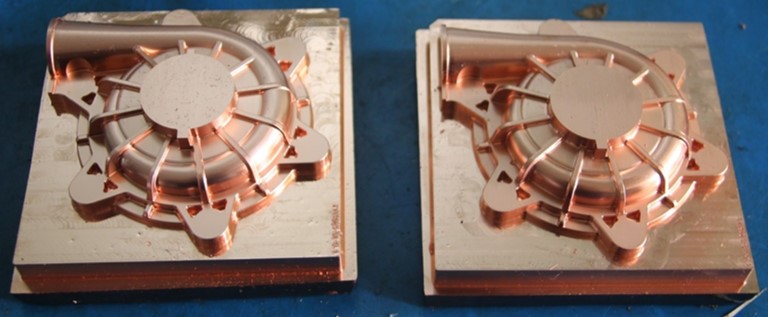

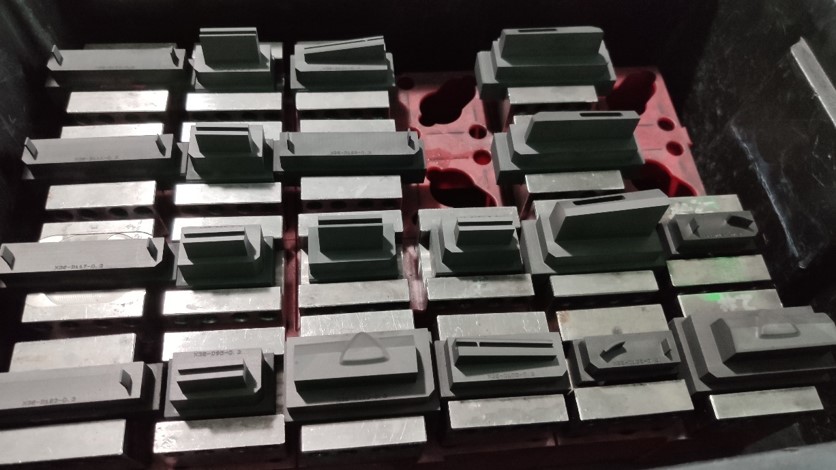

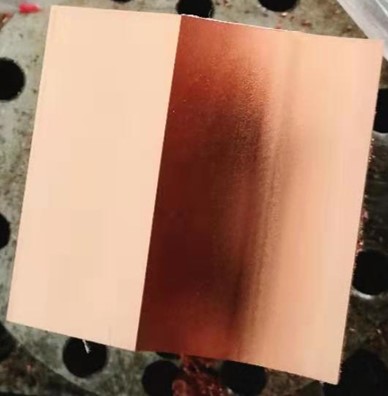

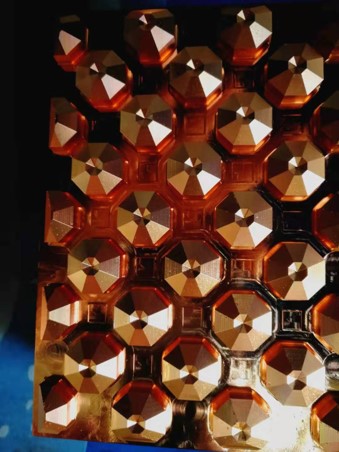

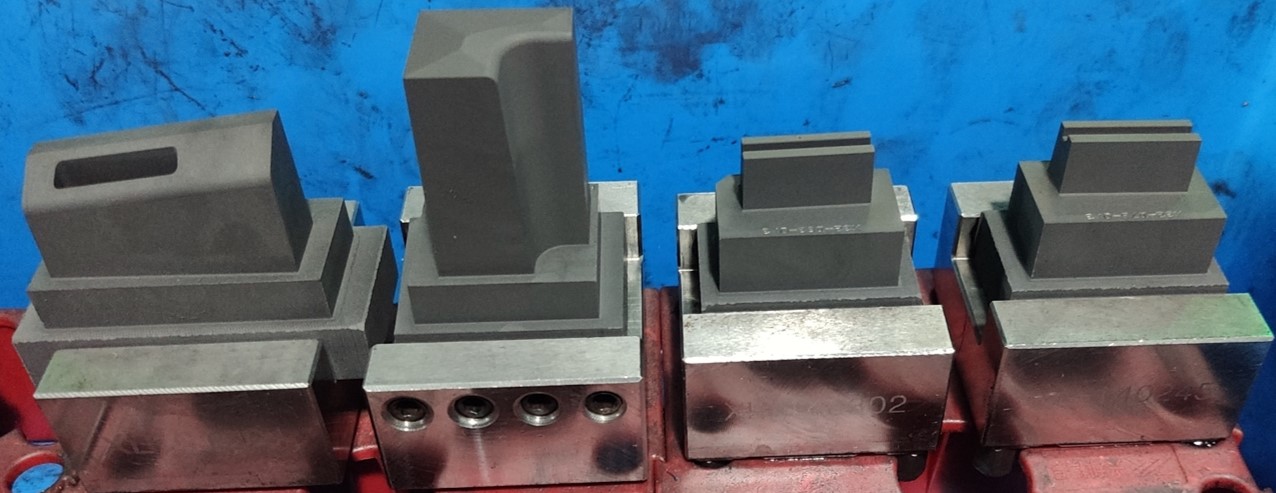

樣品展示
